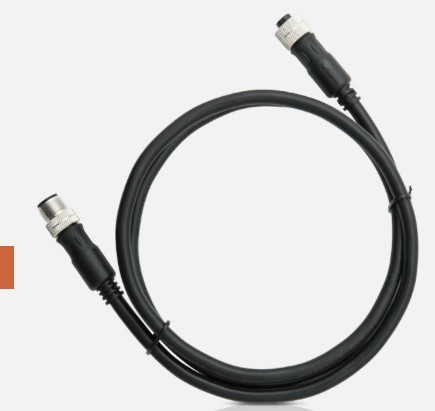

Магістральний кабель NMEA2000 - різної довжини

A2K-TDC-0M25 Кабель NMEA 2000 Lite 0,25 м
A2K-TDC-0M5 Кабель NMEA 2000 Lite 0,5 м
Кабель A2K-TDC-1M NMEA 2000 Lite 1м
Кабель A2K-TDC-2M NMEA 2000 Lite 2м
Кабель A2K-TDC-3M NMEA 2000 Lite 3м
Кабель A2K-TDC-4M NMEA 2000 Lite 4м
Кабель A2K-TDC-5M NMEA 2000 Lite 5м
Кабель A2K-TDC-6M NMEA 2000 Lite 6м
Кабель A2K-TDC-8M NMEA 2000 Lite 8м
Кабель A2K-TDC-10M NMEA 2000 Lite 10м

Доступні різної довжини, кабельні збірки можна використовувати або як роз’ємний кабель* від магістралі NMEA 2000, або для збільшення довжини магістрального кабелю.
Кабелі Actisense Lite забезпечують швидке встановлення та гарантують якість, оскільки використовується лише сертифікований UL кабель Actisense.

Кабель NMEA 2000 складається з п’яти проводів в одному водонепроникному кабелі: дроти живлення та заземлення, два дроти сигналу (даних) і дренаж. Дренажний провід підключається до екрану кабелю, який захищає дроти сигналу, живлення та заземлення від зовнішніх радіочастотних перешкод (RFI) і допомагає зменшити випромінювання RFI від кабелю.

Кабель NMEA 2000 Lite можна використовувати для створення магістралі довжиною до 100 метрів. Якщо необхідна довжина магістралі перевищує 100 метрів, центральну частину шини можна подовжити за допомогою міні-кабелю NMEA 2000, щоб зовнішні секції Lite мали максимум 100 метрів.

Максимальна довжина кабелю (відстань від магістралі) становить 6 метрів. Важливо обмежити довжину кожного падіння до необхідного мінімуму, оскільки загальна довжина всіх падінь не повинна перевищувати 72 метри.

Діапазон роз’ємів і кабелів NMEA 2000 Actisense був розроблений з використанням наших спеціалістів по з’єднанню та знанням NMEA.

Номінальний струм 3А
Номінальна напруга

60В постійного струму

Механічний
Латунь контактної роз’єму, позолочене
Жіночий контакт фосфорна бронза, позолота
Contact Carrier PBT, чорний
Поляризація контакту Стандарт M12 - «A»- поляризація
Сполучна різьба M12
Гвинтова кришка латунь, нікельована
Ущільнювальне кільце гумове, чорне
Корпус ПВХ, чорний
Силова пара 22 AWG (19 жил луджена мідь)
Пара даних 24 AWG (19 жил луджена мідь)
Злив 22 AWG (19 жил луджена мідь)
Оплетка 37 AWG (луджена мідь)
Матеріал оболонки 0,8 мм Ном. ПВХ, чорний
Зовнішній діаметр куртки 6,85 мм ±0,254 мм
Вага 0,25 м: 51 г, 0,5 м: 67 г,
1 м: 102 г, 2 м: 166 г,
5м: 379г, 6м: 447г,

8м: 570г, 10м: 733г

Дозволи та сертифікати
Захист IP67 (при сполученні)
Робоча температура від -20°C до +70°C
Температура зберігання від -40°C до +85°C
Схвалено NMEA 2000
Відповідає RoHS
Сертифіковано UL (E137250), (UL1277)
