NMEA 0183 Оптоізоляційний кабель для ПК, гніздо DB9, екранований (A-OPTO-4)

Оставить отзыв Артикул: A-OPTO-4

NMEA 0183 Оптоізоляційний кабель для ПК, гніздо DB9, екранований (A-OPTO-4) - NMEA 0183 Оптоізоляційний кабель для ПК, гніздо DB9, екранований (A-OPTO-4)

7 250 грн.

Склад Киев: В наличии

Додайте ізоляцію до порту RS232 для захисту від заземлення. OPTO-4 забезпечує безпечний і недорогий спосіб підключення системи RS422 (NMEA 0183) до системи RS232 (COM-порт ПК) або будь-якого іншого пристрою зі стандартним 9-контактним портом RS232.

Кол-во:

Категории: NMEA 2000 | 0183 | Wi-Fi конвертори

Інструкція

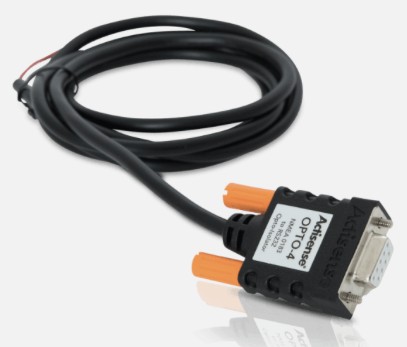

Конструкція оптоізолятора Actisense включає формований корпус для чудової водонепроникності та невеликої площі для встановлення у важкодоступних місцях.

ОСОБЛИВОСТІ

Один ізольований вхід RS422 OPTO
Один вихід RS422 (NMEA 0183).
До 115200 бод
Живлення від порту
Екранований кабель і корпус

ПЕРЕВАГИ

Захищає вхід/приймач ПК від пошкодження
Водостійкий кабель.
Міцний формований корпус підходить для суворих умов
Швидкий і простий монтаж

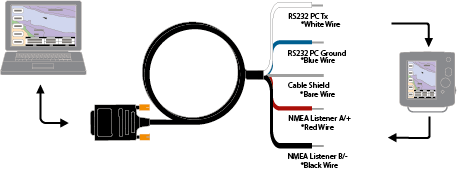

Старіші морські комп’ютери та деякі прилади NMEA 0183 використовують з’єднання DB9, а не USB або диференціальний порт RS-422. OPTO-4 можна використовувати тут для передачі даних NMEA 0183, не турбуючись про петлі заземлення завдяки технології оптоізоляції. OPTO також живиться від RS-232 / послідовного порту на ПК, що робить установку ще простішою.

Один ізольований вхід RS422 OPTO для захисту вашого ПК від пошкодження контуром заземлення
Один вихід RS422 (NMEA 0183).
До 115200 бод
Живлення через послідовний порт ПК для простого встановлення
Екранований кабель і корпус роблять його придатним для електричних перешкод

Технічні характеристики

NMEA Listener / вхідна ізоляція Оптоізоляція 2 кВ між червоною/чорною вхідною парою NMEA та всіма іншими з’єднаннями
NMEA Listener/ вхідна напруга +/-15 В постійно максимум +/-35 В макс. < 1 секунди
NMEA Listener/Порогові значення вхідного сигналу Логічний «0» +2 В до +15 В, Логічний «1»-15 В до 0 В
NMEA Talker / Вихідна напруга та струм залежать від інтерфейсу RS232. Зазвичай від +/-5 В до +/-15 В при макс. 10 мА
Напруга RS232 на хості +/-7 В до +/-15 В
Загальне споживання струму порту RS232 від 2 мА до 5 мА залежно від напруги RS232
Швидкість / швидкість передачі даних

Від 4800 до 115200 бод

Матеріал корпусу ПВХ чорний
Матеріал гвинта ПВХ помаранчевий
Гвинт сталевий, нікельований, різьба М2,8
Роз'єм DB9 9 Pin Female
Довжина кабелю 1,5м
Кабельний дріт 22AWG (17/34AWG) луджена багатожильна мідь
ПВХ оболонка кабелю
Внутрішній екран із мідної фольги
Зовнішній діаметр кабелю 5,5 мм

Робоча температура від -20°C до +70°C
Електричні характеристики Відповідає IEC 61162-2
Вага 100г
Гарантія 3 роки
Сертифікований кабель UL E137250
Відповідає RoHS

Brand

Actisence
